冷弯丝锥加工工艺:

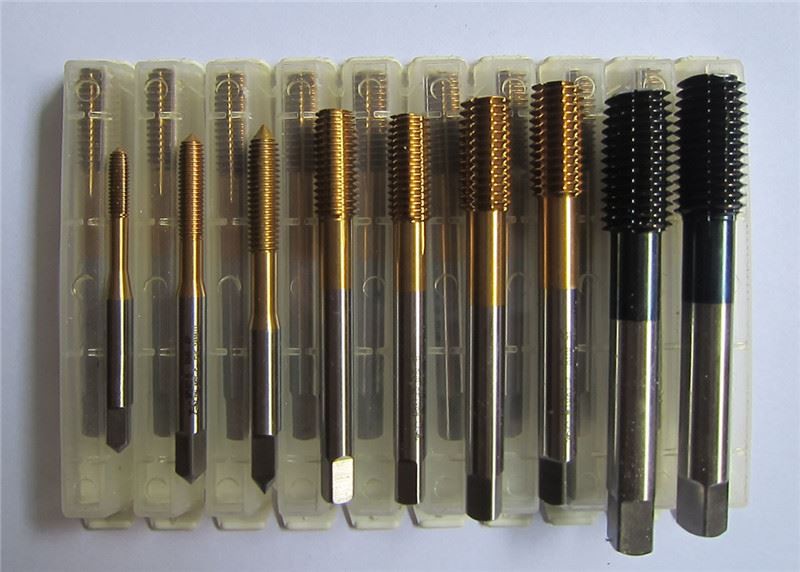

挤压丝锥采用优质高速钢,预制特殊用途的润滑槽和镀锡层。丝锥末端的方轴用于传递攻丝所需的扭矩。
与传统切削丝锥加工的螺纹相比,无屑挤压丝锥加工的螺纹具有超高的强度。它不是通过切削材料的粒状结构而形成螺纹,相反,由于丝锥的特殊几何形状,材料被挤压并重新分布而形成螺纹。这种无屑挤压工艺并没有破坏金属固有的纤维取向,相反,它使金属材料更加致密。因此,挤压丝锥加工的螺纹具有抗拉力大、扭矩大的机械特性。
挤压丝锥是热熔钻钻孔后加工螺纹的理想丝锥。热熔钻孔形成的衬套,即使在衬套下端的薄壁部分,挤压丝锥也可以挤压和重新分配材料形成螺纹,螺纹的强度得到有效保证。
优点:
无切割,工作环境更清洁;
与普通切削螺纹相比,螺纹成型速度更快;
加工出的螺纹表面质量更高;
加工螺纹时丝锥很少折断,延长了丝锥的使用寿命;
由于螺纹加工过程中没有切削材料的颗粒结构,加工出的螺纹具有抗大拉力和扭矩的力学特性;
适用于大多数螺纹加工机;
适用于所有可用热熔钻头加工的金属材料,包括钢、不锈钢、轻金属、铝合金及抗拉强度不大于1200n/mm的金属材料。
普通钻孔作业中产生的钻屑可以连接成片材,可用于挤压攻丝。
工作准则:

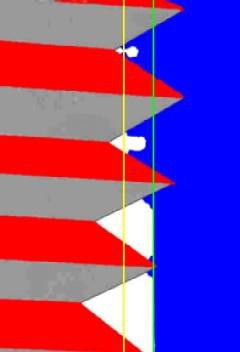

图中蓝色区域代表螺纹部分,红灰色区域代表挤压丝锥。
图中黄线代表切削丝锥的螺纹底孔内径,绿线代表挤压丝锥挤压丝锥的螺纹内径,略大于丝锥的内径切割线。
切削丝锥切断材料形成螺纹。
挤压丝锥的挤压攻丝则完全不同:材料会随着挤压丝锥的挤压运动在内壁重新分布,形成螺纹。
请注意,随着金属材料上下移动,挤压螺纹最终形成。
挤压丝锥保留所有材料并形成挤压螺纹,以确保螺纹的强度。
我们有规格型号

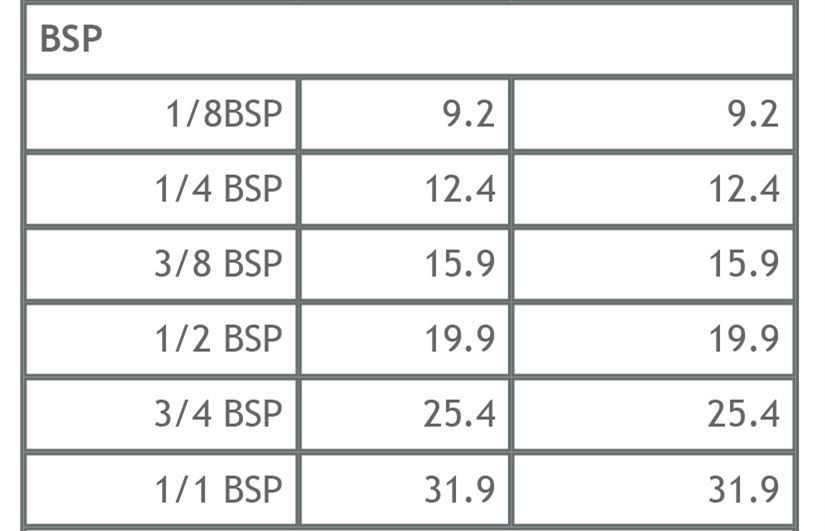

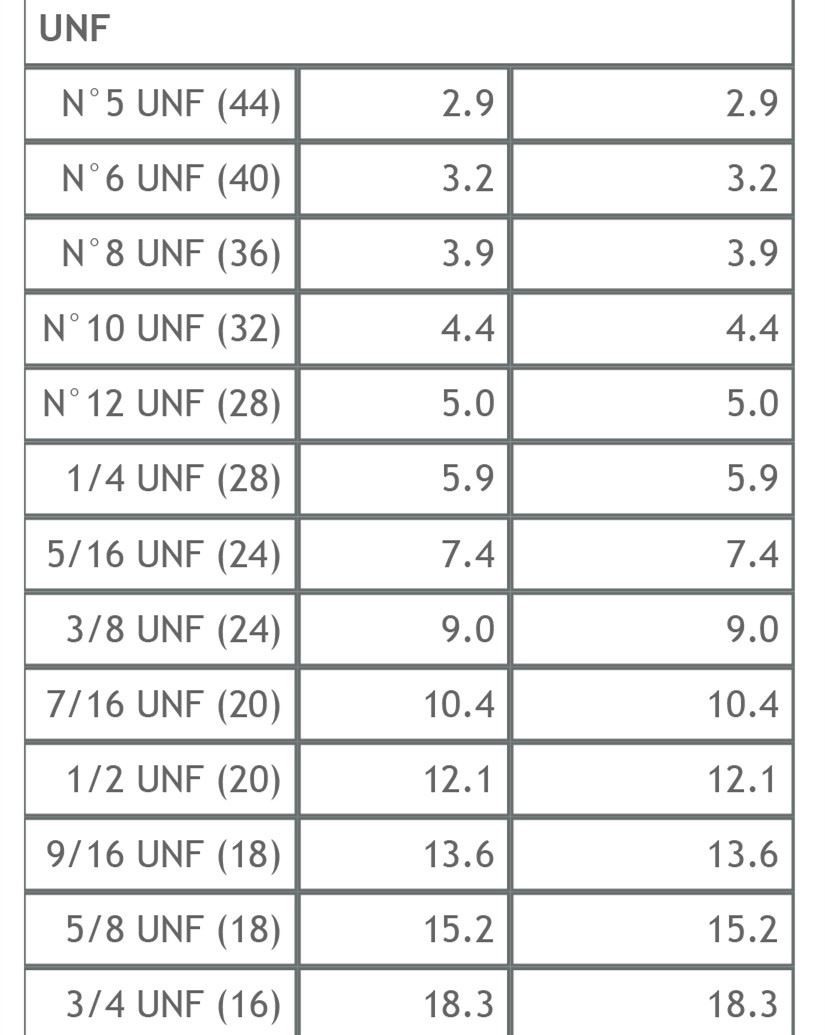

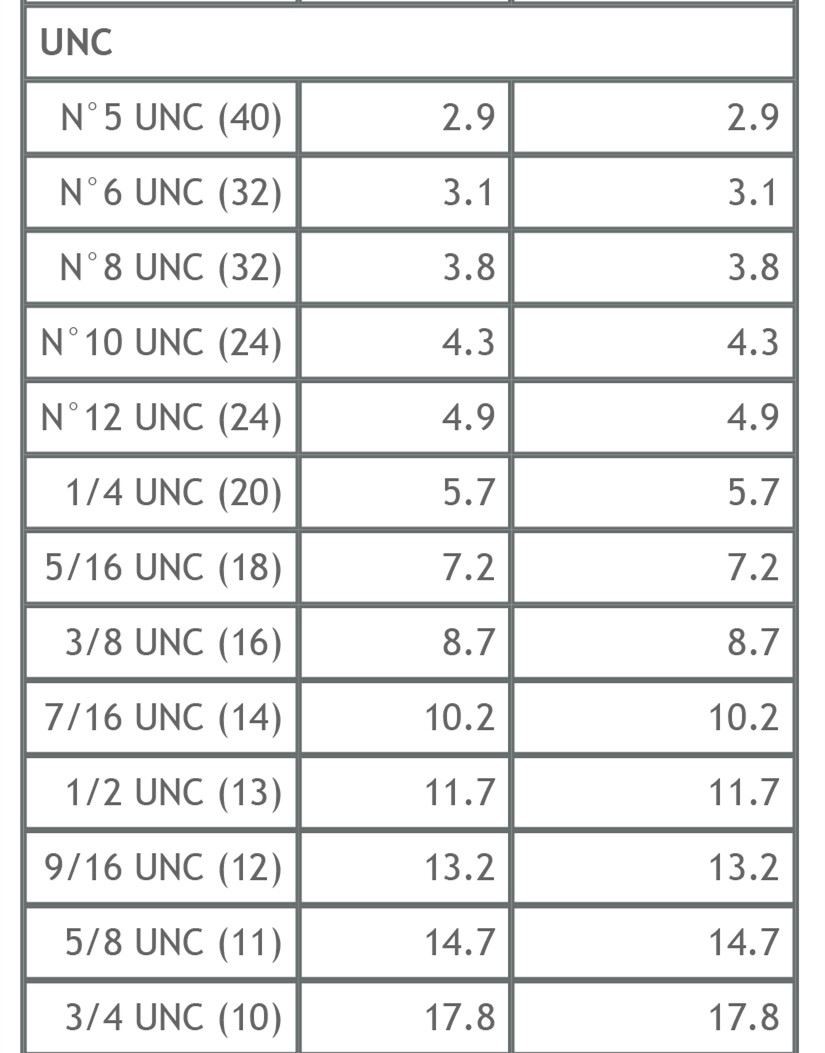

公制 | 公制精细 | BSP | 联合国军司令部 | 联合国基金会 | 不扩散核武器条约 | |
范围 | 从 M2 到 M20 | 提供所有尺寸和间距 | 从 1/8' 到 1/1' | 从 N°5 到 3/4' | 从 N°5 到 3/4' | 从 1/8' 到 1/1' |
标准 | 标准 371 | 标准 374 | 标准 5156 | DIN 371 或 376 |
